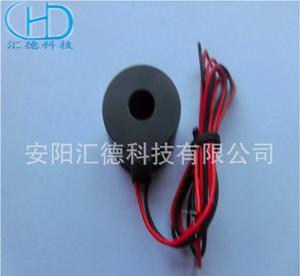

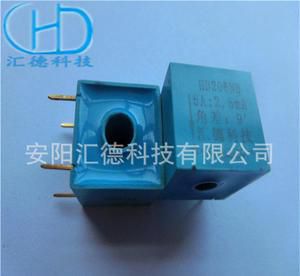

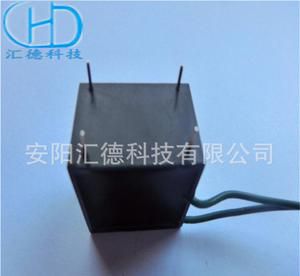

穿芯式電流互感器無一次繞組，若廠家有標識側按照標識，若沒有標識可做極性試驗認可。穿入電流的上端極性是否與S1的極性為同名端。S1和S2為二次繞組的兩個接線端，S1為首端、S2為末端，電流互感器的二次側需有一點接地，S2末端接地即可。

穿芯式互感器,它的一次電流和二次電流的比等于一次匝數和二次匝數比的反比;我們就說你這個互感器,穿芯1匝,變比為500/5;穿芯2匝，變比250/5;一次電流/二次電流=500/5=100/1=二次匝數/一次匝數(二次匝數為100匝);穿芯2匝，二次匝數/一次匝數=100/2=一次電流/二次電流，二次電流是5A，可以算出一次電流是250A;也就是說穿芯匝數改變了，你使用的變比就改變了，但互感器本身沒有變，它的二次匝數沒有變，還是100匝;另外一種算法是：一次電流×穿芯匝數=穿芯1匝時的一次電流(這里250A×2=500A)如果銘牌上**大只寫150/5，那么表示這個互感器一次側(穿過互感器的那根線)只能充許不超過150安的電流通過，如果超過可能燒壞互感器。但實際應用中可能一次側的電流不一定都剛好滿足150安這個電流條件，但是可以通過換算得到150安電流感應這個要求，比如75/5、50/5、30/5。150/5就是說一次側的電流是150安，二次輸出5安，變比就是150除以5等于30倍，75/5、50/5、30/5以此類推。75要穿2圈;50穿3圈;30要穿5圈。也就是說二次側要滿足輸出5安電流這個條件則必需一次側要有150安的電流感應，如果一次側只有75安，則穿二圈后75*2就滿足了一次側150安電流的感應了，其它的也是以此類推。

互感器使用說明電流互感器保護準確級在舊標準中標注為“3”、“C”、“D”、“B”分別表示“過流保護”、“差”、“動”、“保護”。GB1208-1997規定：保護用電流互感器的準確級，以該準確級在額定準確限值一次電流下的**大允許復合誤差的百分數標稱，其后標以字母“P”表示保護，標準準確級為5P和10P。例如5P15表示額定準確限值一次電流值為15倍額定一次電流值時，其復合誤差不大于5%。電壓互感器保護準確級在舊標準中標注為“3B”或“6B”，其中“3”“6”表示電壓誤差限值的百分數，“B”表示保護。GB1208-1997規定：保護用電壓互感器的準確級，以該準確級5%額定電壓到額定電壓因數相對應的電壓范圍內**大允許電壓誤差的百分數標稱，其后標以字母“P”表示保護，標準準確級為3P和6P，其中3、6分別表示電壓誤差限值3%、6%。怎樣選擇電流互感器？（1）額定一次側電流應在運行電流的20%～120%范圍內。（2）電流互感器的額定一次電壓和運行電壓相同。（3）注意使二次側負載所消耗的功率不超過電流互感器的額定容量，否則電流互感器的準確等級將下降。（4）根據系統的供電方式，選擇使用電流互感器的臺數和不同的接線方式。（5）根據測量的目的和保護方式的要求，選擇電流互感器的準確等級。電流互感器的準確等級分幾種？其**大誤差是多少？答：電流互感器按其準確度可分為五級，即0.2、0.5、1、3、10，各級電流互感器的**大誤差見表。各種等級電流互感器的適用范圍如下:0.2級的用于精密測量;0.5～1級的用于配電盤電流表和電力表;計量表用0.5級;3級一般用繼電保護;10級的用于非精密測量。

電流互感器變比的選擇一般電流互感器變比為：*/5,少數為*/1*為電流互感器一次電流,就是你要選擇的數字，二次電流5A是固定的，意思是把實際電流變為5A的電流。比如你實際電流為75A那么你就可以選擇100/5的電流互感器，如果你的實際電流是100A那么你就可以選擇150/5的電流互感器，總之?不能小于你的實際測量電流（也就是你要給哪里裝電流互感器，就要知道那里的電流是多少），?一定不要小于你測試的電流，但也不能比實際電流大的太多，一半控制在實際電流的1.5陪就行。還有個簡單的辦法，看你要裝的電流互感器的上端或者下端有沒有空氣開關，如果有，看空氣開關是多少A的，比如：空氣開關為200A，那你就選擇200/5的電流互感器.

電流互感器的作用是將電力系統的一次大電流變換成與其成正比的二次小電流，然后輸入到測量儀表、繼電保護及自動裝置中。其構成及工作特點如下：1、一次匝數少，二次匝數多用于電力系統中的電流互感器，其一次繞組通常是一次設備的進、出導線，只有1匝或2匝;其二次匝數卻很多。如：變比為1250/1的電流互感器，其一次為1匝，二次匝數有1250匝。2、鐵芯中工作磁密很低，系統故障時磁密大正常運行時，電流互感器鐵芯中工作磁密很低，其一次與二次保持安匝平衡。當系統故障時，由于故障電流很大，二次電壓很高，勵磁電流增大，鐵芯中磁密急劇升高，甚至使鐵芯飽和。3、高內阻，電流源正常工況下，鐵芯中的磁密很低，勵磁阻抗很大，而二次匝數很多。從二次側看進去，其阻抗很大。負載阻抗與電流互感器的內阻相比，可以忽略不計，故負載阻抗的變化對二次電流的影響不大，可稱之為電流源。4、需要二次負載小(相對電壓互感器)電流互感器的二次負責如果很大，運行時其二次電壓很高，勵磁電流必然增大，從而使電流變換的誤差增大。特別是在系統故障時，電流互感器一次電流可能達額定電流的數十倍，致使鐵芯飽和，電流變換誤差很大，不滿足繼電保護的要求，甚至使保護誤動。5、二次回路不得開路電流互感器的二次回路不得開路。如果在運行中二次回路開路，二次電流消失，去磁作用也隨之消失，鐵芯中的磁密很高;又由于二次匝數特多，二次電壓會很高，有時可達數千伏，危及二次設備及人身安全。
